Magneetscheider voor de industrie

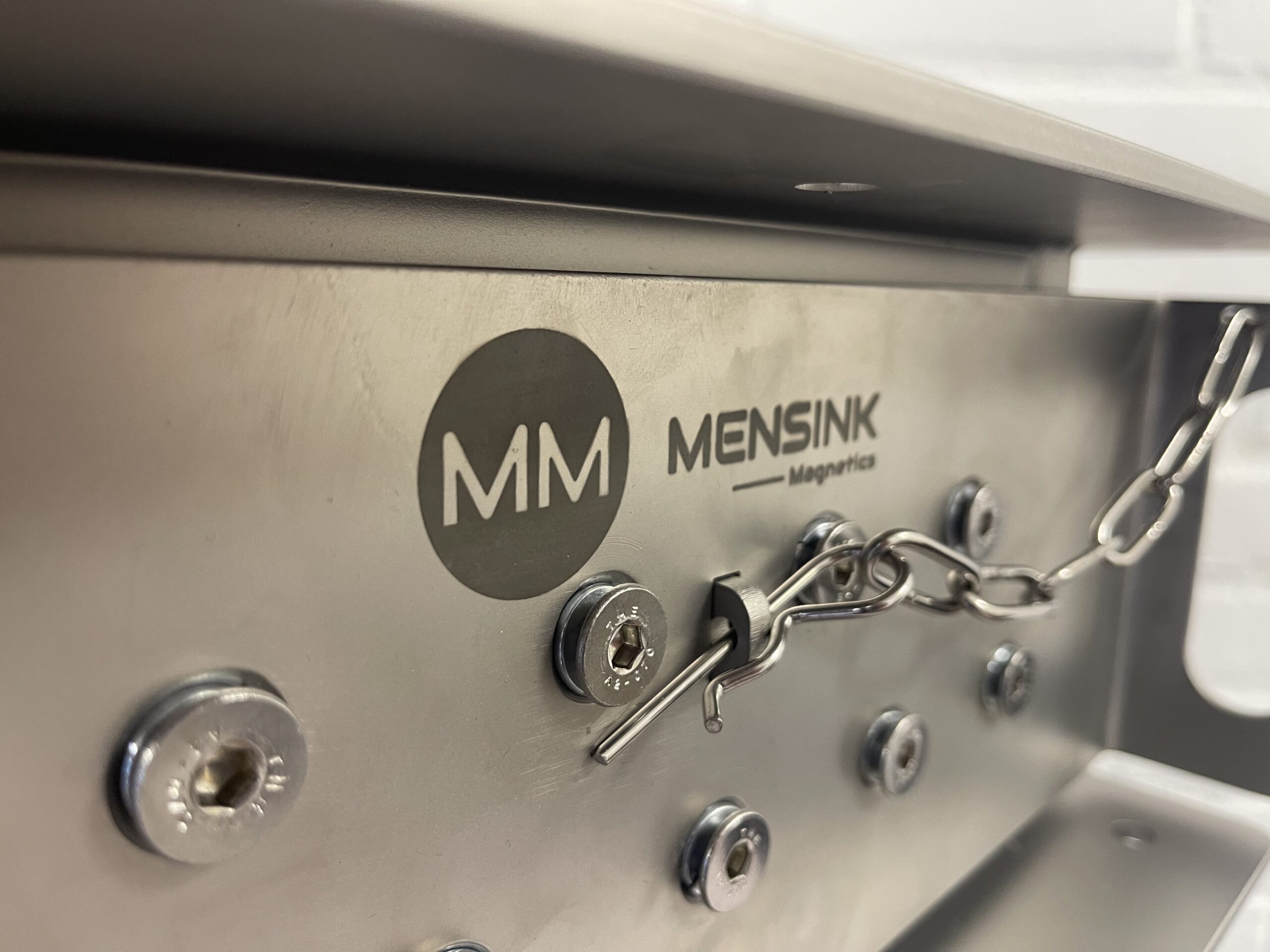

Magneetlade AMS-serie
Ijzerdeeltjes in uw productstroom beschadigen uw machines en leiden tot afgekeurde eindproducten. De magneetlade AMS-serie vangt deze deeltjes (vanaf 0,03 mm) op voordat ze schade doen. U bouwt hem in uw bestaande vrijvalleiding of onder een trechter, met een inbouwhoogte van slechts 160 mm. Het reinigen is eenvoudig: u neemt de lade uit en verwijdert het opgevangen metaal. Zo beschermt u uw installatie en levert u een schoon eindproduct.
Het probleem
Metaal in uw product kost u meer dan u denkt
Kleine ijzerdeeltjes komen ongemerkt in uw product terecht via grondstoffen, slijtage of onderhoud. Ze beschadigen extruders, molens en doseerunits verderop in uw lijn. In uw eindproduct leiden ze tot afkeuringen, klachten en lastige vragen tijdens audits. Hoe eerder u het metaal opvangt, hoe minder het u kost.
de oplossing
Zo werkt de magneetlade

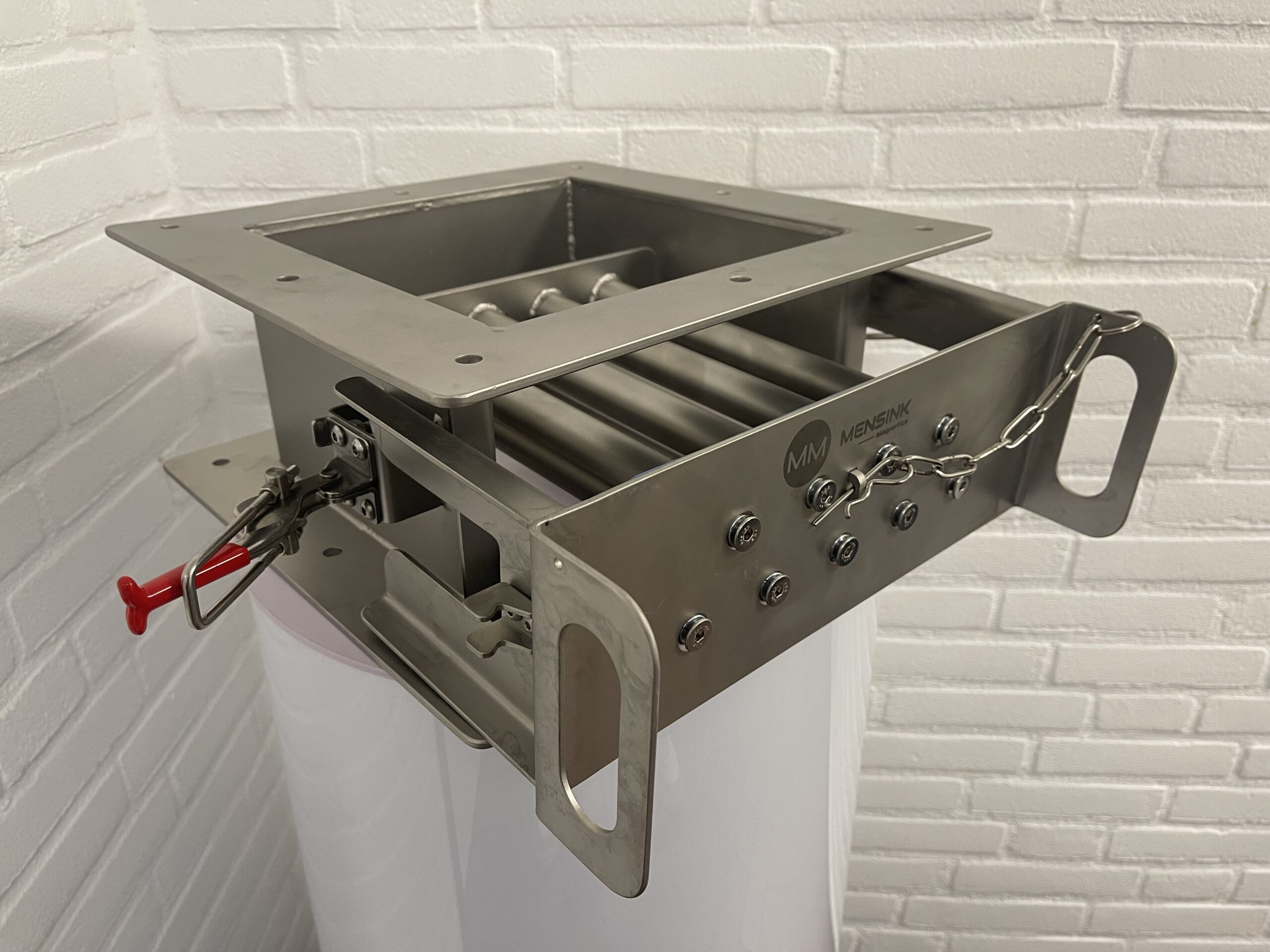

De magneetlade wordt opgenomen in uw vrijvalleiding of onder een trechter. In de behuizing liggen neodymium magneetstaven in twee verspringende rijen. Uw product valt tussen de staven door en ijzerdeeltjes blijven aan de staven hangen. Door de verspringende opstelling komt elk deel van de productstroom langs een staaf. Bij het reinigen trekt u de lade uit en verwijdert u het opgevangen metaal.
Waar u op let bij een magneetlade
01.
Het vloeigedrag van uw product
Vrij stromend granulaat gedraagt zich anders dan poeder of meel dat kan klonteren. De magneetlade is geschikt voor producten met een deeltjesgrootte tot 10 mm. Wij stemmen het formaat af op uw product, zodat de doorstroming op peil blijft.
02.
De capaciteit van uw lijn
Hoeveel product u per uur verwerkt, bepaalt welk formaat u nodig heeft. De AMS-serie heeft een indicatieve capaciteit van 3 tot 45 m³/h, afhankelijk van het formaat. Wij berekenen met u welk formaat past bij uw doorvoer.
03.
De grootte van de deeltjes die u wilt vangen
Grove bouten en moeren vragen iets anders dan fijn slijpsel. Met 12.000 Gauss op de magneet en 9.300 Gauss op de buis vangt de AMS ijzerdeeltjes vanaf 0,03 mm. Weet u welk metaal u aantreft, dan bespreken wij of de standaarduitvoering volstaat.
04.
De aansluiting op uw installatie
De magneetlade moet passen tussen uw bestaande leidingdelen of onder uw trechter. U kiest uit een vierkante flens of een ronde Jacob snelkoppeling, en met een inbouwhoogte van 160 mm is weinig ruimte nodig. Wij nemen uw maten op voordat we adviseren.
05.
Temperatuur en werkomgeving
De standaarduitvoering werkt tot 80 °C, en op aanvraag leveren wij een uitvoering tot 150 °C. Werkt u met stof dat een explosief mengsel kan vormen, dan is een ATEX-uitvoering beschikbaar. Zo kiest u een magneetlade die past bij uw proces en uw zone.
Specificaties magneetlade AMS-serie
In de tabel hiernaast vindt u de technische gegevens die voor alle formaten van de AMS-serie gelden. Deze waarden helpen u te beoordelen of de magneetlade aansluit op uw installatie en uw productstroom. Wat per formaat verschilt, zoals het aantal magneetstaven en de capaciteit, leest u in de sectie Uitvoeringen en opties. Daar downloadt u ook de datasheet per formaat. Twijfelt u welke uitvoering bij uw lijn past, dan bespreken wij dat graag in een gesprek van 15 minuten.
Kenmerk
Waarde
Afmetingen
150 mm tot 350 mm, in stappen van 50 mm
Capaciteit
Indicatief 3 tot 45 m³/h
Vangbereik
Ijzerdeeltjes vanaf 0,03 mm
Max. deeltjesgrootte product
10 mm
Veldsterkte (Gauss)
12.000 Gauss op de magneet, 9.300 Gauss op de buis (±10%)
Magneetmateriaal
Neodymium N45
Magneetstaven
Buis Ø25 mm, magneet Ø23 mm, in twee verspringende rijen
Materiaal behuizing
RVS 304 (1.4301) of RVS 316 (1.4401)
Oppervlakteafwerking
Gestraald, Ra 3 µm
Afdichting
XX
Temperatuur
Standaard tot 80 °C, tot 150 °C op aanvraag
Inbouwhoogte
160 mm
Aansluiting
Vierkante flens of ronde Jacob snelkoppeling
Reiniging
Handmatig
ATEX
Op aanvraag
Van één naar negen productielijnen
Klantcase: voedingsproducent
De situatie
Een voedingsproducent verwerkt onder andere zaden, noten, meel en zetmeel. Bij deze producten wilt u zeker weten dat er geen metaal in het eindproduct terechtkomt, zowel voor de voedselveiligheid als voor de bescherming van de machines verderop in de lijn. De producent zocht een betrouwbare manier om ijzerdeeltjes op te vangen in de bestaande productielijnen.
De oplossing
Wij startten met één verwerkingslijn. Daar plaatsten wij een magneetlade AMS-serie van 250 x 250 mm in de bestaande productstroom. Met negen neodymium magneetstaven in twee verspringende rijen komt elk deel van het product langs een staaf, zodat ijzerdeeltjes worden opgevangen voordat ze verder de lijn in gaan.
Het resultaat
De magneetlade is succesvol geïntegreerd in de bestaande lijn. Door eerst één lijn te voorzien, kon de producent de werking in de eigen praktijk beoordelen voordat er verdere stappen werden gezet.
Het vervolg
Op basis van dit resultaat voorzien wij nu de andere acht productielijnen van een magneetlade AMS 250 x 250 mm. Zo krijgt de producent in alle negen lijnen dezelfde metaalafscheiding, met één werkwijze voor reiniging en controle.
Uitvoeringen en modellen
De magneetlade AMS-serie is leverbaar in vijf standaardformaten. Het formaat dat bij u past, hangt af van de opening in uw installatie en de hoeveelheid product die u per uur verwerkt. Per formaat leest u hieronder wat het biedt en downloadt u de bijbehorende datasheet.
AMS 150 x 150 mm
De AMS 150 is de compacte uitvoering voor kleinere openingen en een lagere doorvoer. Vijf magneetstaven in twee verspringende rijen (2+3) zorgen dat uw product altijd langs een staaf valt. Met een indicatieve capaciteit tot 3 m³/h en een gewicht van 12 kg bouwt u hem eenvoudig in en hanteert u de lade makkelijk bij het reinigen.
AMS 200 x 200 mm
De AMS 200 biedt ruim twee keer de capaciteit van de 150, terwijl hij compact blijft. Zeven magneetstaven in twee rijen (3+4) vangen ijzerdeeltjes over de volledige breedte van de opening. De indicatieve capaciteit is tot 7 m³/h, bij een gewicht van 17 kg.
AMS 250 x 250 mm
De AMS 250 is geschikt voor middelgrote productstromen. Negen magneetstaven in twee rijen (4+5) geven een dicht magnetisch rooster, zodat ook kleine deeltjes worden opgevangen. Met een indicatieve capaciteit tot 20 m³/h en een gewicht van 22 kg is dit de uitvoering die wij leverden bij een voedingsproducent die zaden, noten en meel verwerkt.
AMS 300 x 300 mm
De AMS 300 is bedoeld voor grotere productstromen waar u veel volume per uur verwerkt. Elf magneetstaven in twee rijen (5+6) houden de vangst op peil over de bredere opening. De indicatieve capaciteit is tot 30 m³/h, bij een gewicht van 28 kg.
AMS 350 x 350 mm
De AMS 350 is de grootste standaarduitvoering, voor brede openingen en een hoge doorvoer. Dertien magneetstaven in twee rijen (6+7) bestrijken de volledige doorsnede van uw productstroom. Met een indicatieve capaciteit tot 45 m³/h verwerkt u grote volumes zonder in te leveren op vangst. Het gewicht is 35 kg.
Opties
Elke AMS stemt u af op uw proces. U kiest een behuizing in RVS 304 of RVS 316 en een aansluiting met vierkante flens of ronde Jacob snelkoppeling. Werkt u in een omgeving met explosiegevaar, dan is een ATEX-uitvoering beschikbaar. Voor processen boven 80 °C leveren wij een uitvoering tot 150 °C.
* De capaciteit is indicatief en hangt af van uw product, de korrelgrootte en het vloeigedrag.
Toepassingen per branche
Waar de magneetlade wordt ingezet
Metaalverontreiniging speelt in elke branche die bulkgoed verwerkt, maar de gevolgen verschillen per sector. In de voedingsindustrie draait het om voedselveiligheid en audits, in de kunststofindustrie om de bescherming van dure machines. De magneetlade AMS-serie is breed inzetbaar, omdat u het formaat en de uitvoering afstemt op uw product en proces. Hieronder leest u hoe de magneetlade in uw branche bijdraagt.
Voedingsmiddelen
Bij het verwerken van zaden, noten, meel en zetmeel wilt u zeker weten dat er geen metaal in uw product zit. De magneetlade vangt ijzerdeeltjes vanaf 0,03 mm op in de vrijval, voordat uw product verder de lijn in gaat.
Vee- en diervoederproductie
Uw bulkstromen bevatten grondstoffen van wisselende herkomst, waar metaal tussen kan zitten. Met een magneetlade beschermt u uw mengers en persen en ondersteunt u uw GMP+-registratie.
Kunststof productie en recycling
Metaal in granulaat of recyclaat beschadigt uw extruder en spuitgietmachine. Een magneetlade onder de trechter houdt uw materiaal schoon voordat het de machine in gaat.
Machinebouw
Bouwt u installaties voor het verwerken van bulkgoed, dan maakt een magneetlade uw machine completer voor uw klant. Met een inbouwhoogte van 160 mm en een keuze uit flens of Jacob snelkoppeling past hij in uw ontwerp.
Veelgestelde vragen over de magneetlade
Wat is een magneetlade?
Een magneetlade is een magneetscheider die u in een vrijvalleiding of onder een trechter plaatst. In de behuizing liggen magneetstaven in twee verspringende rijen waar uw product langs valt. Ijzerdeeltjes blijven aan de staven hangen, uw product stroomt door.
Welk formaat magneetlade heb ik nodig?
Dat hangt af van de opening in uw installatie en de hoeveelheid product die u verwerkt. De AMS-serie is leverbaar van 150 x 150 mm tot 350 x 350 mm, met een indicatieve capaciteit van 3 tot 45 m³/h. Wij adviseren u het formaat dat bij uw lijn past.
Hoe sterk is een magneetlade?
De AMS-serie heeft neodymium N45 magneten met 12.000 Gauss op de magneet en 9.300 Gauss op de buis (±10%). Daarmee vangt hij ijzerdeeltjes vanaf 0,03 mm. Bij levering ontvangt u een Gaussmeetcertificaat.
Hoe maak ik een magneetlade schoon?
U trekt de lade uit de behuizing en verwijdert het opgevangen metaal van de staven. Hoe vaak dat nodig is, hangt af van de hoeveelheid metaal in uw stroom. Wij adviseren u graag over een passend schema.
Past een magneetlade in mijn bestaande installatie?
In de meeste gevallen wel. De AMS heeft een inbouwhoogte van 160 mm en wordt aangesloten met een vierkante flens of een ronde Jacob snelkoppeling. Voor afwijkende situaties maken wij een magneetlade op maat.
Haalt een magneetlade ook aluminium of koper uit mijn product?
Een magneet vangt ijzerhoudende deeltjes. Niet-magnetische metalen zoals aluminium en koper vangt hij niet. Speelt dat in uw proces, dan bespreken wij graag welke aanvullende maatregel past.
Kan een magneetlade tegen hoge temperaturen?
De standaarduitvoering werkt tot 80 °C. Op aanvraag leveren wij een uitvoering tot 150 °C.
Mag een magneetlade in een ATEX-zone?
Ja, de AMS-serie is leverbaar in ATEX-uitvoering. Geef bij uw aanvraag aan in welke zone de magneetlade komt, dan stemmen wij de uitvoering daarop af.
