Magneetscheider voor de industrie
Chutemagneet CMS-serie
Bouten, moeren en ijzerdeeltjes in uw productstroom beschadigen molens, mengers en transportschroeven verderop in uw lijn. De chutemagneet CMS-serie vangt ze op in uw vrijvalleiding, terwijl uw product vrij langs de magneet stroomt. Daardoor verwerkt hij grote volumes tot 270 m³/h en ook producten die slecht stromen of grove delen bevatten. Voor het reinigen draait u de magneetplaat weg en verwijdert u het opgevangen metaal. Zo beschermt u uw installatie, ook bij een hoge doorvoer.
Magneetscheider voor de industrie
Chutemagneet CMS-serie
Bouten, moeren en ijzerdeeltjes in uw productstroom beschadigen molens, mengers en transportschroeven verderop in uw lijn. De chutemagneet CMS-serie vangt ze op in uw vrijvalleiding, terwijl uw product vrij langs de magneet stroomt. Daardoor verwerkt hij grote volumes tot 270 m³/h en ook producten die slecht stromen of grove delen bevatten. Voor het reinigen draait u de magneetplaat weg en verwijdert u het opgevangen metaal. Zo beschermt u uw installatie, ook bij een hoge doorvoer.
Het probleem
Bij een hoge doorvoer glipt metaal makkelijk mee
Hoe meer product u per uur verwerkt, hoe groter de kans dat er metaal meekomt. Bouten, moeren en stukken draad uit grondstoffen of onderhoud vallen ongemerkt mee naar uw machines. Daar veroorzaken ze schade, stilstand en dure reparaties. Een scheider die de stroom vernauwt, is bij grote volumes of grove producten bovendien geen optie.
de oplossing
Zo werkt de chutemagneet
De chutemagneet wordt opgenomen in uw vrijvalleiding of stortkoker. Een afbuigplaat leidt uw product langs een krachtige neodymium magneetplaat aan de zijkant van de behuizing. IJzerdeeltjes blijven aan de magneetplaat hangen, terwijl uw product ongehinderd verder valt. Omdat er geen staven in de stroom zitten, kan uw product vrij doorstromen, ook bij grote volumes. Bij het reinigen draait u de magneetplaat weg en verwijdert u het opgevangen metaal.
Waar u op let bij een chutemagneet
01.
De hoeveelheid product per uur
De chutemagneet is gemaakt voor een hoge doorvoer. De CMS-serie heeft een indicatieve capaciteit van 40 tot 270 m³/h, afhankelijk van het formaat. Wij berekenen met u welk formaat past bij uw doorvoer.
02.
Het vloeigedrag en de grootte van uw product
Omdat er geen staven in de stroom zitten, is de chutemagneet geschikt voor producten die slecht stromen of grove delen bevatten. Uw product mag deeltjes tot 50 mm bevatten. Zo voorkomt u verstoppingen in uw leiding.
03.
De grootte van het metaal dat u wilt vangen
De chutemagneet vangt ijzerdeeltjes vanaf 0,5 mm, met 4.800 Gauss op de plaat en 10.000 Gauss op de pool. Daarmee is hij sterk in het opvangen van bouten, moeren en grover metaal. Wilt u ook zeer fijn slijpsel opvangen, dan bespreken wij of een magneetlade beter past.
04.
De aansluiting op uw installatie
De chutemagneet heeft een vierkante in- en uitlaat. U sluit hem aan met een vierkante flens, of met een koppelstuk op een ronde flens. Met een inbouwlengte van 400 of 500 mm weet u vooraf hoeveel ruimte u nodig heeft.
05.
Temperatuur en werkomgeving
De standaarduitvoering werkt tot 80 °C, en op aanvraag leveren wij een uitvoering tot 150 °C. Werkt u met stof dat een explosief mengsel kan vormen, dan is een ATEX-uitvoering beschikbaar. Zo kiest u een chutemagneet die past bij uw proces en uw zone.
Specificaties chutemagneet CMS-serie
In de tabel hiernaast vindt u de technische gegevens die voor alle formaten van de CMS-serie gelden. Deze waarden helpen u te beoordelen of de chutemagneet aansluit op uw installatie en uw productstroom. Wat per formaat verschilt, zoals de capaciteit en de inbouwlengte, leest u in de sectie Uitvoeringen en modellen. Daar downloadt u ook de datasheet per formaat. Twijfelt u welke uitvoering bij uw lijn past, dan bespreken wij dat graag in een gesprek van 15 minuten.
Kenmerk
Waarde
Afmetingen
150 x 150 mm tot 400 x 400 m
Productstroom
Droge bulk
Capaciteit
Indicatief 40 tot 270 m³/h, afhankelijk van formaat en product
Vangbereik
IJzerdeeltjes vanaf 0,5 mm
Max. deeltjesgrootte product
50 mm
Veldsterkte (Gauss)
7.500 Gauss op de plaat
Magneetmateriaal
Twee neodymium N45 magneetplaten
Materiaal productcontact
RVS 304 (1.4301) of RVS 316 (1.4401)
Oppervlakteafwerking
Gestraald, Ra 3 µm
Afdichting
Siliconen FDA, transparant, 2 mm
Afbuigplaat
Uitneembaar
Temperatuur
Standaard tot 80 °C, tot 150 °C op aanvraag
Inbouwlengte
400 mm (150 tot 300 mm) of 500 mm (350 en 400 mm)
Aansluiting
Vierkante flens, of ronde flens met koppelstuk
Reiniging
Handmatig, magneetplaat wegdraaien
ATEX
Op aanvraag

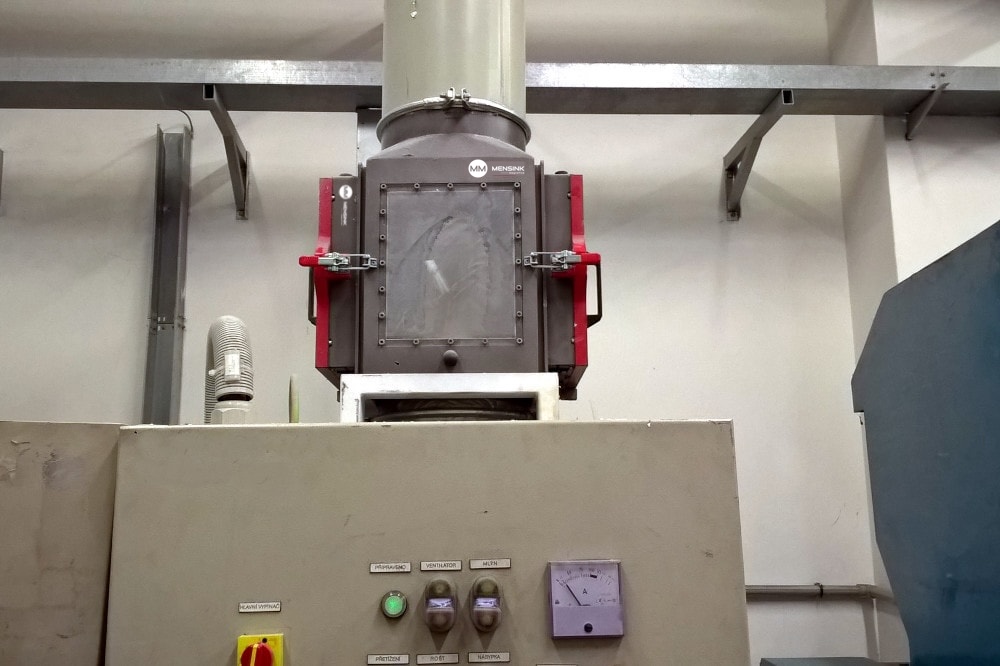

Een chutemagneet onder de silo-uitlaat
Klantcase: mengvoederfabriek
De situatie
In een mengvoederfabriek gaan grote hoeveelheden granen, soja en maïs vanuit de silo via een stortkoker naar de hamermolen. Met de grondstof komt af en toe een bout, moer of stuk draad mee. Komt dat metaal in de hamermolen, dan beschadigt het de hamers en zeven en staat de lijn stil.
De oplossing
Onder de silo-uitlaat wordt een chutemagneet in de stortkoker opgenomen. De afbuigplaat leidt de grondstof langs de magneetplaat, die het metaal opvangt. De grondstof valt ongehinderd verder naar de hamermolen, zonder dat de doorvoer wordt beperkt.
Wat dit oplevert
Metaal wordt opgevangen voordat het de hamermolen bereikt. Zo beschermt de fabriek haar molen tegen schade en stilstand, en ondersteunt ze haar GMP+-registratie. Bij het reinigen draait de operator de magneetplaat weg en verwijdert het opgevangen metaal.
Uitvoeringen en modellen
De chutemagneet CMS-serie is leverbaar in zes standaardformaten. Het formaat dat bij u past, hangt af van de opening in uw installatie en de hoeveelheid product die u per uur verwerkt. Per formaat leest u hieronder wat het biedt en downloadt u de bijbehorende datasheet.
CMS 150 x 150 mm
De CMS 150 is de compacte uitvoering voor kleinere stortkokers. Met een indicatieve capaciteit tot 40 m³/h verwerkt hij al een flinke doorvoer. De inbouwlengte is 400 mm en het gewicht 65 kg.
CMS 200 x 200 mm
De MAF DN65 heeft dezelfde compacte bouw als de DN50, voor een iets grotere leiding. Vijf magneetstaven, een inbouwlengte van 230 mm en een gewicht van 16 kg. Geschikt voor producten met een deeltjesgrootte tot 10 mm.
CMS 250 x 250 mm
De CMS 250 is geschikt voor middelgrote productstromen met een indicatieve capaciteit tot 100 m³/h. De inbouwlengte is 400 mm en het gewicht 90 kg.
CMS 300 x 300 mm
De MAF DN100 is geschikt voor middelgrote leidingen, zoals in pneumatisch transport naar silo’s. Zeven magneetstaven, een inbouwlengte van 300 mm en een gewicht van 26 kg. Dit is de uitvoering die wij leverden bij de kunststof spuitgieter uit de klantcase hierboven.
CMS 350 x 350 mm
De CMS 350 verwerkt een indicatieve capaciteit tot 190 m³/h, voor brede stortkokers en een hoge doorvoer. De inbouwlengte is 500 mm en het gewicht 153 kg.
CMS 400 x 400 mm
De CMS 400 is de grootste standaarduitvoering, met een indicatieve capaciteit tot 270 m³/h. Hij is bedoeld voor de grootste productstromen in uw installatie. De inbouwlengte is 500 mm en het gewicht 240 kg.
Opties
Elke CMS stemt u af op uw proces. U kiest RVS 304 of RVS 316 voor de delen die met uw product in contact komen, en een vierkante flens of een koppelstuk naar een ronde flens. Werkt u in een omgeving met explosiegevaar, dan is een ATEX-uitvoering beschikbaar. Voor processen boven 80 °C leveren wij een uitvoering tot 150 °C.
Wijkt uw situatie af van de standaard? Dan ontwerpen wij een chutemagneet op maat.
* De capaciteit is indicatief en hangt af van uw product, de korrelgrootte en het vloeigedrag.
Toepassingen per branche
Waar de chutemagneet wordt ingezet
Overal waar grote hoeveelheden bulkgoed door een stortkoker vallen, kan metaal meereizen. De chutemagneet is vooral sterk waar een hoge doorvoer, grove delen of slecht stromende producten een rol spelen. U stemt het formaat en de uitvoering af op uw product en proces. Hieronder leest u hoe de chutemagneet in uw branche bijdraagt.
Voedingsmiddelen
Bij het verwerken van granen, zaden en andere droge grondstoffen wilt u metaal vroeg in het proces opvangen. De chutemagneet doet dat zonder de doorstroming te beperken, ook bij grote volumes.
Kunststof productie en recycling
Bij recycling en het verwerken van maalgoed komen vaak grovere metaaldelen voor. De chutemagneet vangt deze op voordat ze uw shredder, molen of extruder beschadigen.
Vee- en diervoederproductie
In de diervoederproductie gaan grote volumes grondstof door uw installatie. Een chutemagneet vangt metaal op voordat het uw hamermolen, menger of pers bereikt, en ondersteunt uw GMP+-registratie.
Veelgestelde vragen over de chutemagneet
Voordat u kiest voor een chutemagneet, wilt u weten of hij past bij uw product, uw installatie en uw proces. Hieronder vindt u de antwoorden op de vragen die wij het vaakst krijgen. Staat uw vraag er niet tussen, dan beantwoorden wij die graag in een gesprek van 15 minuten.
Wat is een chutemagneet?
Een chutemagneet is een magneetscheider die u in een vrijvalleiding of stortkoker plaatst. Een afbuigplaat leidt uw product langs een magneetplaat, waar ijzerdeeltjes aan blijven hangen. Uw product valt ongehinderd verder.
Wat is het verschil tussen een chutemagneet en een magneetlade?
Bij een magneetlade valt uw product tussen magneetstaven door, wat zeer fijne deeltjes vangt maar de doorvoer beperkt. Bij een chutemagneet stroomt uw product langs een magneetplaat, waardoor hij grote volumes en grove delen aankan. De magneetlade vangt deeltjes vanaf 0,03 mm, de chutemagneet vanaf 0,5 mm.
Welke capaciteit heeft een chutemagneet?
De CMS-serie heeft een indicatieve capaciteit van 40 tot 270 m³/h, afhankelijk van het formaat. De werkelijke capaciteit hangt af van uw product, de korrelgrootte en het vloeigedrag.
Is een chutemagneet geschikt voor slecht stromende producten?
Ja. Omdat er geen staven in de productstroom zitten, is de kans op verstopping klein. Uw product mag deeltjes tot 50 mm bevatten.
Hoe maak ik een chutemagneet schoon?
U stopt de productstroom, draait de magneetplaat weg en verwijdert het opgevangen metaal. Hoe vaak dat nodig is, hangt af van de hoeveelheid metaal in uw stroom.
Past een chutemagneet op een ronde leiding?
Ja. De chutemagneet heeft een vierkante in- en uitlaat, maar met een koppelstuk sluit u hem aan op een ronde flens.
Haalt een chutemagneet ook aluminium of koper uit mijn product?
Een magneet vangt ijzerhoudende deeltjes. Niet-magnetische metalen zoals aluminium en koper vangt hij niet. Speelt dat in uw proces, dan bespreken wij graag welke aanvullende maatregel past.
Mag een chutemagneet in een ATEX-zone?
Ja, de CMS-serie is leverbaar in ATEX-uitvoering. Geef bij uw aanvraag aan in welke zone de chutemagneet komt, dan stemmen wij de uitvoering daarop af.
